根据答案推过程 (三)

上午在群里看到二哥的帖子名字。很会玩一和二都有了 。所以俺也想排队写个三。
我简单的介绍一下二哥的来历。

二哥。

二哥是由两个人组成的,具体如下。

  • 软哥的名字是:软金属@softmetal 取名第一个字:软。因为软金属的年龄较大,所以我要叫他哥,所以简称为软哥。
  • 机哥的名字是:@junlian2013 机哥把全村人都看成了机器人,只由他一个是真人。后来被村长 @ericet 逆袭反驳之后,全村就机哥一个机器人。其他人都是真人。


由于上面的分析成为二哥,我们也可以简单的叫他们:软(机)二哥组合。
调侃结束,我们现在来看今天的主题帖子。今天我要分享的是我今天早上整理竣工图的时候写了一篇系统图。和原先设计院的图纸有些出入。
经过修改之后电箱配置更加合理一下。设计院出来的图纸在审核的时候比较毛糙。没有仔细审核,才出现这下面的情况。

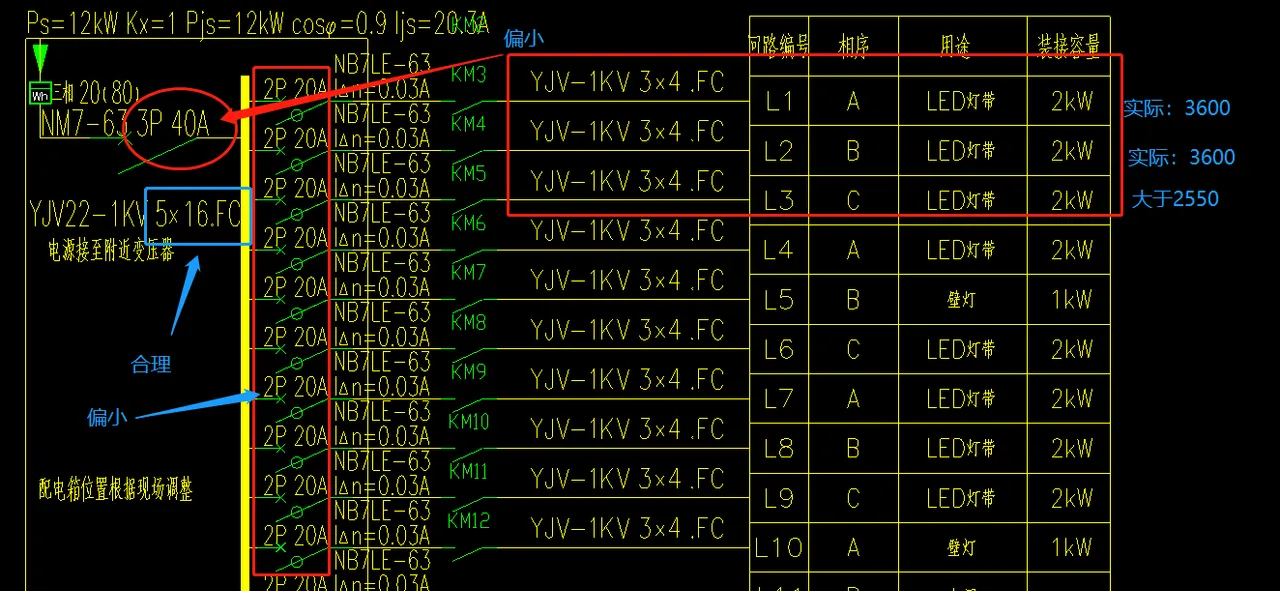

如下图:1.是设计院出来的图纸。


图:2


合理


从这张系统图中来看并没有上面对方出现不纰漏和不合理的地方。
我先解释这张图设计几个合理的地方。

  • 总开关设计图理是3P40A。如果按照配置来看后面带动的功率计算是足够的,并没有超出负载。属于正常范围。
  • YJV-1KV3×4:表示用3条4平方毫米的铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆。
  • 计划用电量是:2000W(瓦)
  • LE63,这个稍微有点大。在耗电量2000的范围内,开关用到到63属于保险范围内,这个可以有,所以它属于合理的范围。
  • 进线5×16mm.这电源设计比较合理。

不合理


  • 总开关是PS=12KW KX=1PJS 如果按照这张电气图是在负载范围之内,所以并没有超出过大或者濒临的范围,但是实际施工每个回路已经远远超出这张系统图的负载单位。
  • YJV-1KV3×4 的承载范围在4KW的负载。但是在电箱使用中,计算到两边公路的用电量,已经是翻倍的增加。原先的2KW 已经超出了1600W.总共合起来是:3600W。故此4平方的电线是不够承载了。在计算完之后,要使用6平方的电线才能承载起这个耗电量。

  • FC在这次施工中带来不合理的设计。在图文中FC是暗敷的意思。在旧房子的情况下是无法去实施的。现场施工是明装WE。
  • 例:L1中计算是2000W,实际施工是达到3600W.已经超出80%,推理出前面的配置已经全部偏小。无法正常使用。或许短时间可以正常运转。但面对长时间的工作4MM电线的承载过程会发热,导致起火。

  • 根据上面的推理,总开关已经明显不够用了。3P40A承载是12KW.施工现在单边恒行工作是7200W.启动时功率增加不计算在内。双边功率是14400W.所以为了安全期间,由原来的3P40A的开关变更为:3P100A.
  • 在每个回路中,只是简单的指出功率和负载,但公众用电不可能靠人工每天手动开关。所以每个回路必须要有时控开关来控制。
  • 在设计院图纸出来的图文中没有时控开关,这种情况下我们应该合理的增加进去。但没个时控开关最好用交流接触器来保护。

交流接触器


交流接触器在我们生活中比较少用到。这是一种辅助性的器材。
一般情况下在动力装置的时候才会使用到,例如时控开关经常工作的时候会每天的动作是2或者2以上。
不常用的情况下是不用增加交流接触器,如果在自己家的花园或者后院一些开发性的场所可能会用到定时开关灯具。这样时控开关每天最少有2次动作。
2次动作属于频繁动作。所以要加个交流接触器。


家用的交流接触器使用型号不用太大,一般用:CJX2-0910 就足够了,这个型号范围可以负载2000W的功率。
如果超出2000W就要增加到25A或者以上,一般25A的交流接触器可以用到4000W.以此类推。如果是太大功率的话,建议在时控开关前面加一个继电器。这样就保证用电安全。妥妥的。


整改

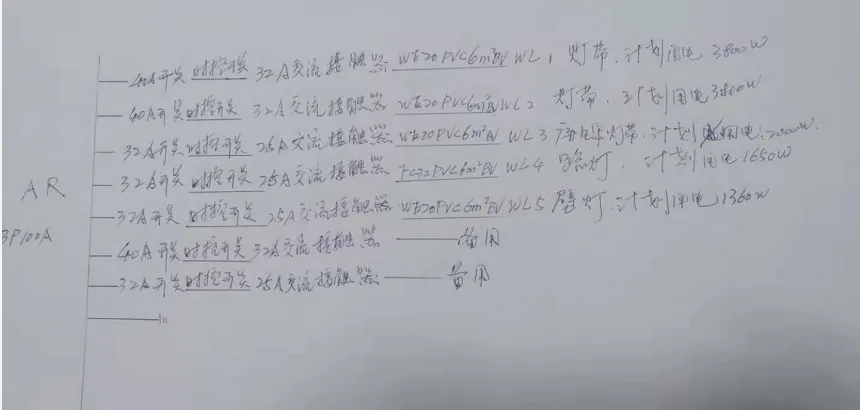

在施工之中由于超出原来设计范围之后,我重新写了一张系统图,无论从施工或者负载上都得到完善。如上图:2
整改的部位如下:

  • 总开关:3P100A
  • 增加交流接触器和时空开关。
  • 电线3×4mm换成3×6mm.
  • FC暗敷修改为WE明敷
  • 2P20A的开关换成40A开关。
  • 原路灯FC不做修改
  • 增加两个备用回路。
  • 增加地线保护防雷装置。

图:3


图:4


完成电柜

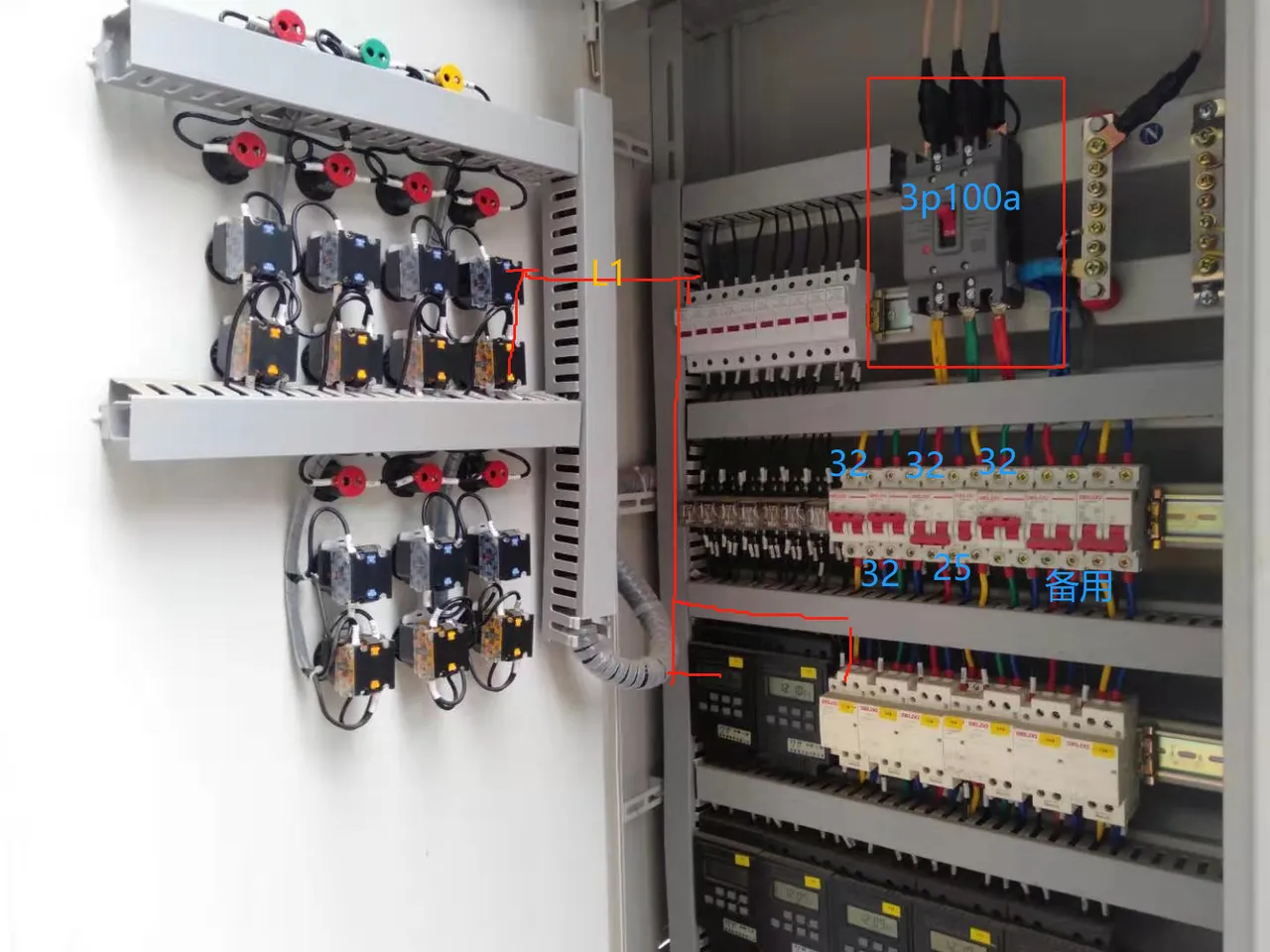

在图:3中,提取出L1的回路来演示。
在红色方框中的总开关是:100A。进线端是3×16mm的电缆。零线排在右边。
出线端每个端子是3条6mm的电线,L1中提取黄色端子。经过保险P之后分到32A的开关和交流接触器,交流接触器上设置了动力开关,可以控制手动和自动或停止(如图:4)
时空开光在交流接触器保护之下使用的寿命更加长。也更方便使用。

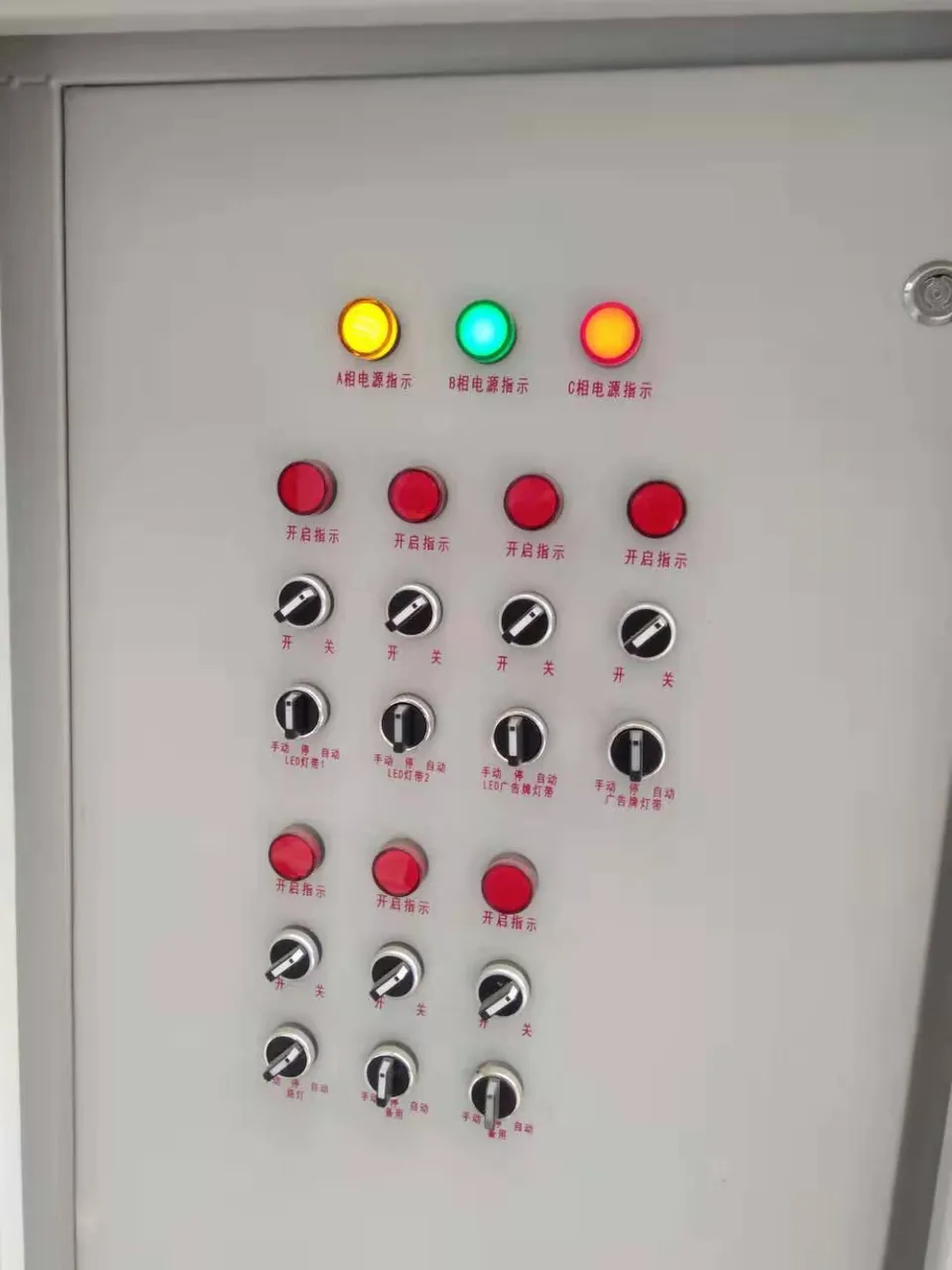

图:4中的版面比较容易认清的界面。指示灯亮着的情况下是由工作情况下。如果指示灯处于关闭状态那么就不是工作状态。
时空开光处于长期功电状态。
动力开关,上排是控制电源,只有开和关,在开关上有个小黑点,指示方向来决定开关意图。
下排是经过时控开关后返回来的动力开关。有三个选项,左:手动。中:关。右自动。
要使用下排开关需要上排开关处于开的状态。动力开关上有个小黑点来决定开关意图。


在上面的系统电箱中,除了数据之外重要部位处于时空开关和交流接触器。
电箱计算公式以功率来计算。耗电量多少要看现场施工中是否在电箱的负载范围内。


交流接触器参考资料:https://haokan.baidu.com/v?vid=12816294309604270819&pd=bjh&fr=bjhauthor&type=video


时空开光参考资料:https://jingyan.baidu.com/album/0eb457e522c0b903f1a90588.html?picindex=1
